Карты

Загрузка, настройка и использование геоданных для проведения архитектурно-градостроительного анализа.

Внешний вид кнопки

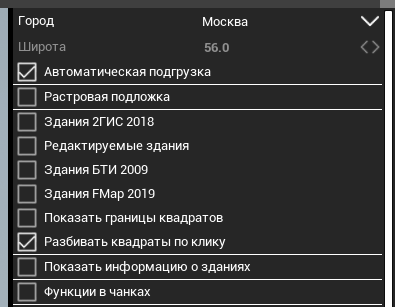

Общие данные. Настройки

• Город (список) – выбор города из списка (загрузка данных будет производиться для выбранного города и прилегающих областей)
• Широта – широта соответствующая расположению, выбранного города
• Автоматическая подгрузка (чекбокс) – автоматически подгружать данные, выбранных слоев в зону видимости. Подгрузка прерывается при перемещении камеры и возобновляется при неподвижном положении.
• Растровая подложка (чекбокс) – подгружать спутниковые снимки, выбранной области в качестве растровых подложек. Качество изображения и детализация улучшаются при приближении камеры. Выбор источника из предложенного списка.
• Здания 2ГИС 2018 (чекбокс) – загружать данные о положении зданий из базы данных 2ГИС 2018 года.
• Редактируемые здания (чекбокс) – загружать данные о положении зданий из базы данных 2ГИС 2018 года и предоставить возможность редактирования окружения с сохранением изменений.
• Здания БТИ 2009 (чекбокс) – загружать данные о положении зданий из базы БТИ за 2009 год.
• Здания FMap 2019 (чекбокс) - загружать данные о положении зданий из базы FMap 2019.
• Показать границы квадратов (чекбокс) – отображать границы квадратов (1х1 км), на которые разбита вся площадь карты.
• Разбивать квадраты по клику (чекбокс) – клик левой кнопкой мыши по выбранному квадрату разбивает группу зданий внутри квадрата на отдельные здания. Если функция отключена, кликом выделяется вся группа зданий в квадрате.

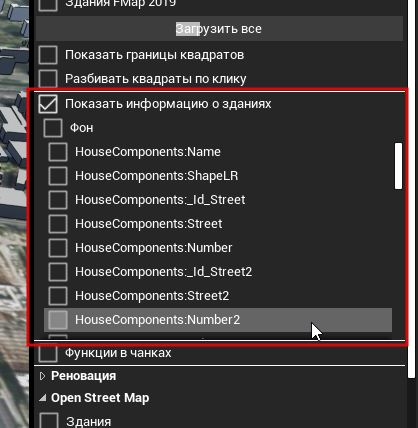

• Показать информацию о зданиях (чекбокс) – выбор функции активирует доступ в список параметров зданий. Выбранные параметры будут отображаться над зданиями. Чекбокс «Фон» добавляет подписям над зданиями непрозрачный фон.

• Функции в чанках (чекбокс) – показать легенду (вкладка в левом нижнем углу рабочего пространства) для зданий и зон из данных 2ГИС 2018, редактируемых зданий и FMap.

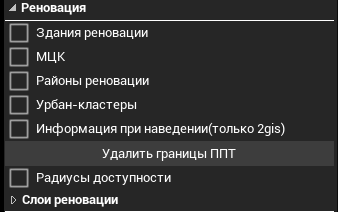

Реновация. Настройки

• Здания реновации (чекбокс) – показать расположение зданий, участвующих в программе реновации.
• МЦК (чекбокс) – показать линию московского центрального круга и положение его станций.
• Районы реновации (чекбокс) - показать границы и названия районов, участвующих в программе реновации.
• Радиусы доступности  (чекбокс) – показать окружностями с заданным радиусом зоны доступности до школ и детских садов. Окружности строятся от школ и детских садов.
• Слои реновации (список)– список всех доступных для отображения элементов относящихся к объектам реновации и распределенных по слоям. Каждый слой активируется чекбоксом.

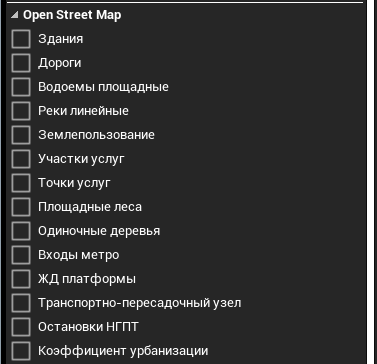

Open Street Map. Слои

Для доступа к слоям нажать на пиктограмму в виде треугольника, расположенную слева от заголовка Open Street Map. В развернутом списке содержатся данные из источника Open Street Map, распределенные по слоям.

• Здания (чекбокс) – загрузить и отобразить в рабочем пространстве существующие здания.
• Дороги (чекбокс) - загрузить и отобразить в рабочем пространстве оси существующих дорог.
• Водоемы площадные (чекбокс) - загрузить и отобразить в рабочем пространстве пруды, озера и т. д.
• Реки линейные (чекбокс) - загрузить и отобразить в рабочем пространстве реки.
• Землепользование (чекбокс) – загрузить и отобразить в рабочем пространстве участки землепользования. Тип землепользования указан в свойствах.
• Участки услуг (чекбокс) - загрузить и отобразить в рабочем пространстве участки, относящиеся к сфере социальных услуг.
• Точки услуг (чекбокс) - загрузить и отобразить в рабочем пространстве точки, относящиеся к сфере социальных услуг. Отображаются маркерами.
• Площадные леса - загрузить и отобразить в рабочем пространстве парки и лесные массивы.
• Одиночные деревья (чекбокс) - загрузить и отобразить в рабочем пространстве отдельностоящие деревья. Отображаются маркерами.
• Входы в метро (чекбокс) - загрузить и отобразить в рабочем пространстве входы на станции метрополитена. Отображаются маркерами.
• ЖД платформы (чекбокс) - загрузить и отобразить в рабочем пространстве платформы наземной железной дороги.
• Транспортно-пересадочный узел (чекбокс) - загрузить и отобразить в рабочем пространстве общественный комплексы, которые обеспечивают пересадку пассажиров с одних видов средств общественного транспорта на другие.
• Остановки НГПТ (чекбокс) - загрузить и отобразить в рабочем пространстве остановки наземного городского пассажирского транспорта. Отображаются маркерами.
• Коэффициент урбанизации (чекбокс) - загрузить и отобразить в рабочем пространстве границы зон урбанизации по значению коэффициента. Значение коэффициентов доступны в свойствах объекта.

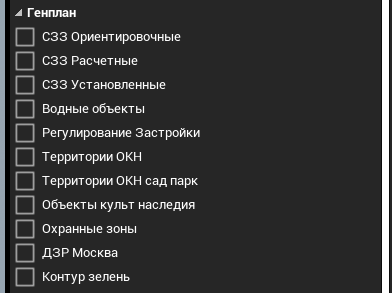

Генплан. Слои

Для доступа к слоям нажать на пиктограмму в виде треугольника, расположенную слева от заголовка Генплан. В развернутом списке содержатся данные для анализа генерального плана, распределенные по слоям.

• СЗЗ Ориентировочные (чекбокс) - загрузить и отобразить в рабочем пространстве санитарно – защитные зоны определенные ориентировочно.
• СЗЗ Расчетные (чекбокс) - загрузить и отобразить в рабочем пространстве рассчитанные санитарно – защитные зоны.
• СЗЗ Установленные (чекбокс) - загрузить и отобразить в рабочем пространстве санитарно – защитные зоны установленные ранее.
• Водные объекты (чекбокс) - загрузить и отобразить в рабочем пространстве водные объекты (реки, озера и т. д.)
• Территории ОКН (чекбокс) - загрузить и отобразить в рабочем пространстве территории, связанные с объектами культурного наследия (включая сами ОКН).
• Территории ОКН сад парк (чекбокс) - загрузить и отобразить в рабочем пространстве только прилегающие территории объектов культурного наследия, без учета самих ОКН.
• Объекты культ наследия (чекбокс) - загрузить и отобразить в рабочем пространстве только объекты ОКН, без связанных территорий.
• Охранные зоны (чекбокс) - загрузить и отобразить в рабочем пространстве охранные зоны памятников, исторических объектов и т. д.

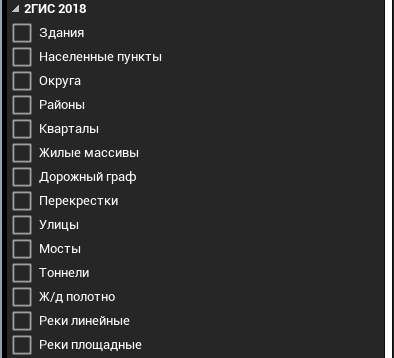

2ГИС 2018. Слои

Для доступа к слоям нажать на пиктограмму в виде треугольника, расположенную слева от заголовка 2ГИС 2018. В развернутом списке содержатся данные из базы 2ГИС 2018, распределенные по слоям.

• Здания (чекбокс) - загрузить и отобразить в рабочем пространстве существующие здания.
• Населенные пункты (чекбокс) – включить отображение названий населенных пунктов.
• Округа (чекбокс) – включить отображение границ и наименований административных округов.
• Районы (чекбокс) - включить отображение границ и наименований районов населенных пунктов.
• Кварталы (чекбокс) - включить отображение территорий объединенных в кварталы.
• Дорожный граф (чекбокс) - загрузить и отобразить в рабочем пространстве осевые линии существующих дорог.
• Перекрестки (чекбокс) - загрузить и отобразить в рабочем пространстве существующие перекрестки. Отображаются маркерами.
• Улицы (чекбокс) - загрузить и отобразить в рабочем пространстве линии существующих улиц. Названия улиц указаны в свойствах объектов.
• Мосты (чекбокс) - загрузить и отобразить в рабочем пространстве существующие мосты. Объекты отображаются двойной линией.
• Тоннели (чекбокс) - загрузить и отобразить в рабочем пространстве существующие тоннели. Отображаются линиями со значением параметра LayerName = tunnel в свойствах.
• Ж/Д полотно (чекбокс) - загрузить и отобразить в рабочем пространстве существующие линии железной дороги.
• Реки линейные (чекбокс) - загрузить и отобразить в рабочем пространстве линии малых рек.
• Реки площадные (чекбокс) - загрузить и отобразить в рабочем пространстве реки и прочие площадные водоемы.

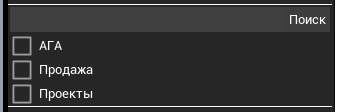

Проекты АГА

• Строка ввода и кнопка «Поиск». Ввести интересующий объект или адрес и нажать кнопку «Поиск» для перемещения по карте.
• АГА (чекбокс) – показать все проекты архитектурно-градостроительного анализа.
• Продажа – показать расположение строящихся или построенных объектов ГК ПИК.

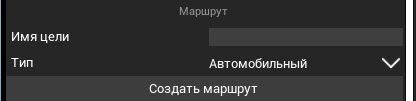

Маршрут

Функционал для прокладывания маршрутов от указанной точки в рабочем пространстве до заданной цели.

• Имя цели (строка ввода) – ввести название улицы или адрес куда следует проложить маршрут.
• Тип (выпадающий список) – выбрать тип маршрута автомобильный или пешеходный. От типа зависит время прохождения и продолжительность маршрута.
• Создать маршрут (кнопка) – запуск команды проложения маршрута. После нажатия указать в рабочем пространстве точку старта и дождаться завершения построения маршрута.

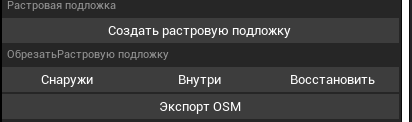

Растровая подложка

• Создать растровую подложку (кнопка) – выбрать и загрузить в рабочее пространство свой графический файл. После загрузки файла указать точку вставки, угол поворота и масштаб для изображения.
• Снаружи (кнопка) – обрезать предварительно выбранную подложку замкнутой линией. Наружная часть подложки, относительно линии, будет скрыта.
• Внутри (кнопка) - обрезать предварительно выбранную подложку замкнутой линией. Внутренняя часть подложки, относительно линии, будет скрыта.
• Восстановить (кнопка) – восстановить всю подложку в первоначальном виде.
• Экспорт OSM (кнопка) – загрузить картографические данные из базы Open Street Map и экспортировать в открытый файл dwg.
